ALICATE WATTIMETRO 4D/MED.AUT.SISTEMA TRIF/HARMONIC CAT III ET-4080 MINIPA

ALICATE WATTIMETRO 4D/MED.AUT.SISTEMA TRIF/HARMONIC CAT III ET-4080 MINIPA

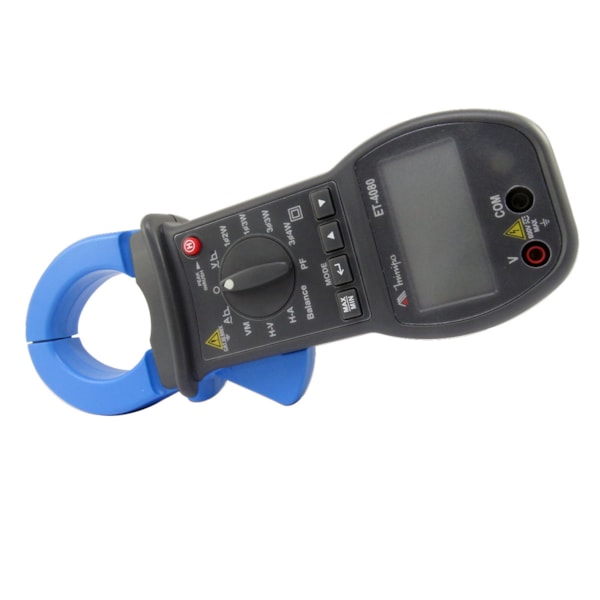

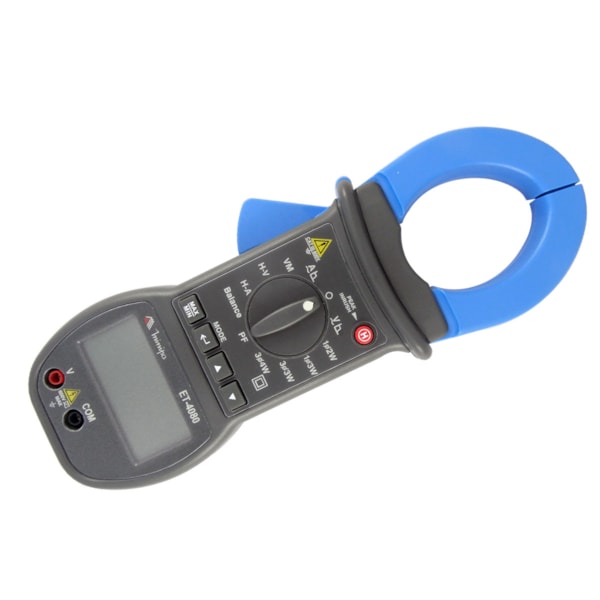

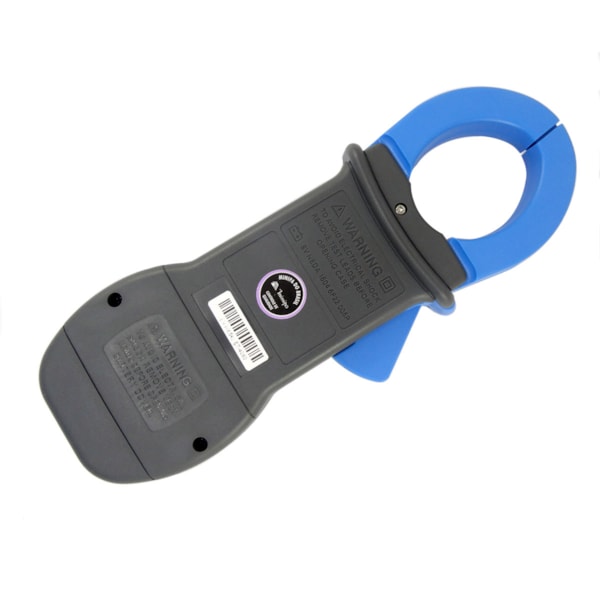

O Alicate Wattimetro ET-4080 MINIPA é um excelente medidor de potencia, muito seguro e garantindo uma medição mais precisa para todos os tipos de trabalho.Mede potência em sistemas trifásicos a 3 ou 4 fios, balanceados, sem a necessidade de adaptador trifásico. Além de possuir as funções Inrush e PWM.

DETALHES DO PRODUTO

• Display: LCD 4 dígitos (10000 Contagens)
• Indicação de Sobrefaixa: "OL" ou "-OL" é mostrado
• Mudança de Faixa: Automática
• Ambiente de Operação: 0°C a 40°C, RH < 70
• Ambiente de Armazenamento: -20°C a 60°C, RH < 80 (sem bateria)
• Altitude até 2000 m
• Alimentação uma bateria de 9 volts (NEDA 1604)
• Categorias de Segurança: CAT III
• Dimensões: 24 x 30 x 45 (C x L x A)
• Peso: 400g
• Garantia do fabricante: 2 anos

TENSÃO AC

• Faixa: 600V
• Precisão: ±(1.0%+5D) para 20Hz ~ 100Hz±(6.0%+5D) para 100Hz ~ 400Hz
• Resolução: 0.1V
• Fator de Crista: < 2.3 (0 a 50V),< 1.8 (50V a 600V)
• Impedância de Entrada: 1M
• Medida Efetiva: 2V ~ 600V
• Proteção de Sobrecarga: 650V DC/AC
•

RMSCORRENTE AC

• Faixa: 600A, 1000A
• Precisão:0 ~ 1000A ±(1.5%+10D) 50Hz ~ 60Hz,0 ~ 1000A ±(6.0%+10D) para 45Hz ~ 400Hz
• Resolução: 0.1A, 1A
• Fator de Crista: < 2.5 (0 a 100A),< 1.5 (100A a 1000A)
• Proteção de Sobrecarga: 1000A AC RMS (1minuto máximo)

FREQUÊNCIA

• Faixa: 20Hz ~ 400Hz
• Precisão: ±(0.5%+5D)
• Resolução: 0.1Hz
• Sensibilidade de Entrada: >5V RMS,>5A RMS (20Hz ~ 100 Hz),>10A RMS (100Hz ~400Hz)
• Proteção de Sobrecarga: Idem a Corrente ACe Tensão AC.PEAK
• Faixas: 5A ~ 1000A, 5V ~ 600V• Precisão: ±(5.0%+10D)
• Resposta em Frequência: 45Hz ~ 65Hz
• Proteção de Sobrecarga: Idem a Corrente ACe Tensão AC.Função disponível somente para tensão e corrente

AC.POTÊNCIA ATIVA

• Faixas: 60.00kW, 600.0kW
• Precisão: Calculada a partir dos valores medidosde Tensão, Corrente e Fator de Potência
• Resolução: 0.01kW, 0.1kW
• Faixa de Corrente para medida de Potência Ativa:4A ~ 1000A
• Faixa de Tensão para medida de Potência Ativa:80V ~ 600V
• Proteção de Sobrecarga: Idem a Corrente AC e Tensão AC

POTÊNCIA APARENTE

• Faixas: 60.00kVA, 600.0kVA
• Precisão: Calculada a partir dos valores medidosde Tensão e Corrente
• Resolução: 0.01kVA, 0.1kVA
• Faixa de Corrente para medida de Potência Aparente:4A ~ 1000A
• Faixa de Tensão para medida de Potência Aparente:80V ~ 600V
• Proteção de Sobrecarga: Idem a Corrente AC eTensão ACPOTÊNCIA REATIVA
• Faixas: 60.00kVAR, 600.0kVAR
• Precisão: Calculada a partir dos valores de PotênciaAtiva e Aparente
• Resolução: 0.01kVAR, 0.1kVAR
• Faixa de Corrente para medida de PotênciaReativa: 4A ~ 1000A
• Faixa de Tensão para medida de PotênciaReativa: 80V ~ 600V
• Proteção de Sobrecarga: Idem a Corrente AC eTensão ACFATOR DE POTÊNCIA
• Faixa: 0.000 ~ 1.000
• Precisão: 0.000 ~ 0.199 ±(10%+20D)0.200 ~ 0.499 ±(5%+20D)0.500 ~ 1.000 ±(3%+20D)
• Resolução: 0.001
• Proteção de Sobrecarga: Idem a Corrente AC eTensão AC

DISTORÇÃO HARMÔNICA

• Faixa: Frequência fundamental de 45Hz ~ 65Hz
• Ordem da Harmônica: Até a 25ª Ordem
• Largura da Janela: 1 ciclo (45Hz até 65Hz)
• Tipo Janela: Retangular• Número de Pontos Amostrados por Ciclo: 128pontos
• Precisão: ±(3.0%+10D) para 1ª ordem±(3.5%+10D) para 2ª ~ 6ª ordem±(4.5%+10D) para 7ª ~ 8ª ordem±(5.0%+10D) para 9ª ~ 10ª ordem±(7.0%+10D) para 11ª ~ 15ª ordem±(10.0%+10D) para 16ª ~ 20ª ordemNão Especificado para 21ª ~ 25ª ordem
• Precisão da Porcentagem de Distorção Harmônica(%HD): ±2D
• Precisão da Taxa de Distorção Harmônica Total(%THD-R/F): ±2D
• Proteção de Sobrecarga: Idem a Corrente AC e Tensão AC
• ACESSÓRIOS
• Manual de Instruções

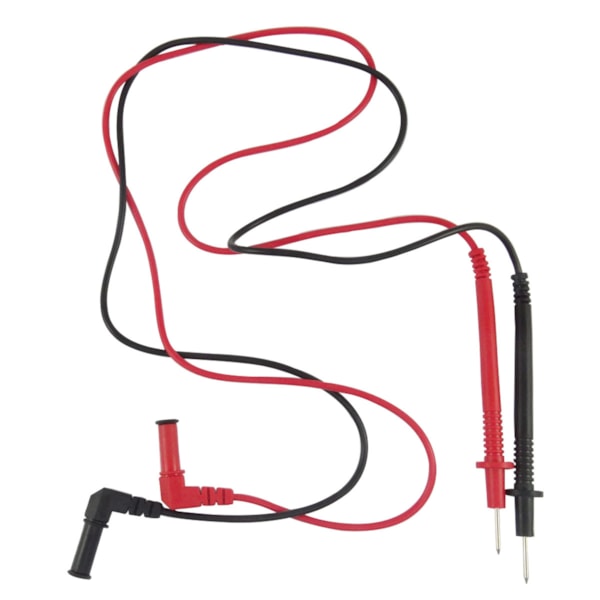

• Pontas de Prova (par)
• Bateria

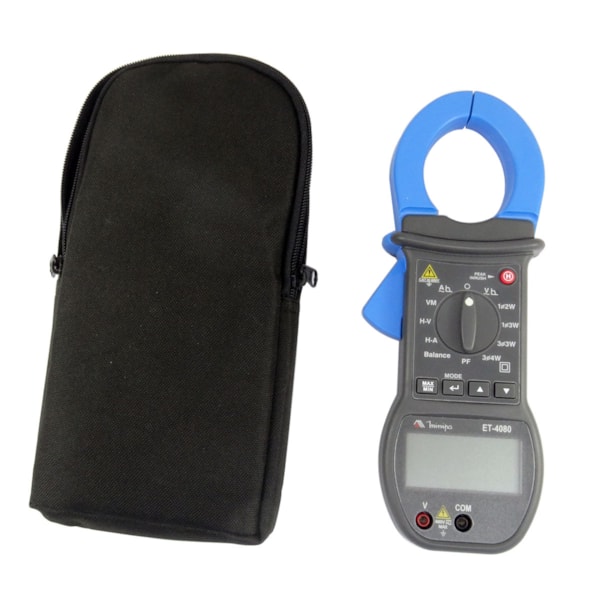

• Bolsa para Transporte

"Imagem meramente ilustrativa"
